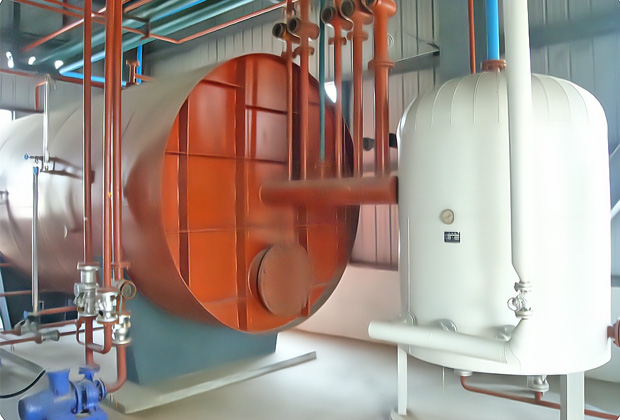

? ? 浸出油廠將分水箱與溶劑循環罐制作成一體，形成一個綜合容器，即綜合分水箱。其中用隔板分成兩部分，一部分用作分水，另一部分用作暫存溶劑。綜合分水箱是浸出車間溶劑回收工段主要設備之一。該設備結構簡單、緊湊，占地面積小；分層時間長、工作穩定、運行可靠；不消耗動力，分水效果好。

? 綜合分水箱的結構和溶劑周轉罐類似，主要由封頭、圓柱體殼體、進液管、溶劑出口管、排水管、液位計、檢修人孔等組成。內部有隔板，將綜合分水箱分成兩部分，一部分作為分水器，一部分作為溶劑循環庫，在分水器中分離的溶劑直接進入溶劑循環庫。這樣使得結構更緊湊合理。綜合分水箱是利用浸出溶劑（輕汽油）和水比重之不同，將二元混合液分離開來。分出之溶劑打回浸出器循環使用，分出之水經加熱脫溶后排下水道。分水效果好，廢水帶走的溶劑少，不僅溶耗低，而且安全，有利于提高企業的經濟效益。

??二元混合液通過集液罐進入綜合分水箱的分水區（即上圖隔板的右側），進行沉降分層，即上層溶劑，下層水。當溶劑繞過隔板進入溶劑循環區（即上圖隔板的左側），通過溶劑泵打到浸出器循環使用；當液面達到一定高度時，廢水由j口排出進蒸煮罐，進行二次脫溶，廢水通過蒸煮罐排到水封池。
